LED ekran, bilgisayardan veya kameradan gelen görüntüyü doğrudan gösteremez. Arada iki katman vardır: görüntüyü ekranın çözünürlüğüne ve tazeleme hızına uyarlayan video prosesör, ve bu sinyali kabinlere dağıtan gönderici / alıcı kontrol kartları. Bu sayfada bu iki bileşenin seçim kriterleri var. Kavramsal ayrıntı için prosesör nedir yazımıza bakabilirsiniz.
Zincir nasıl çalışır?
Kaynak (PC, medya oynatıcı, kamera) → video prosesör (ölçekleme, sahne yönetimi, geçiş) → gönderici kart / sending card (veriyi LED protokolüne çevirir) → CAT6 kablo → alıcı kart / receiving card (her kabinin içinde) → LED modüller.

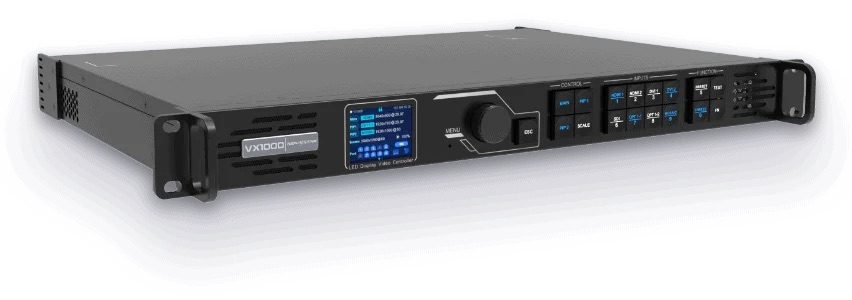

Video prosesör seçerken bakılacaklar
| Kriter | Neden önemli |
|---|---|
| Toplam piksel kapasitesi | Ekranın genişlik x yükseklik piksel sayısını karşılamalı; sınırda seçim ileride büyütmeyi engeller |
| Giriş sayısı ve tipi | HDMI, DVI, SDI, DisplayPort, HDBaseT — kaç kaynak aynı anda bağlanacak |
| Katman (layer) sayısı | Ekranda aynı anda kaç görüntü penceresi açılabileceğini belirler |
| Yedeklilik | Canlı yayın ve etkinlikte çift güç kaynağı ve yedek gönderici kart aranır |
| Tazeleme ve gri seviye | Kameraya çekilen ekranlarda 3840 Hz ve üzeri tazeleme bant (banding) oluşmasını önler |
Gönderici ve alıcı kartlar
Gönderici kart bir çıkışıyla belirli sayıda piksel sürer; kapasite aşılınca ikinci kart veya çok çıkışlı model gerekir. Alıcı kart ise kabin içindedir ve kaç modül sürdüğü, tarama tipi (1/8, 1/16, 1/32 scan) ile sınırlıdır. Kabin değişikliği veya modül yenileme yapılırken alıcı kart uyumu kontrol edilmelidir.
Kart yapılandırması, üreticinin yazılımıyla (ör. Nova LCT tipi araçlar) yüklenen bir dosyayla yapılır. Bu dosyanın yedeği alınmadığında arıza sonrası ekranı yeniden ayarlamak zaman kaybettirir; kurulum sonrası yapılandırma dosyasını isteyin.
Sık karşılaşılan arızalar
- Tek kabin siyah: Genellikle alıcı kart veya o kabine giden CAT6 kablo. Kabloyu bir sonraki kabinden alıp deneyerek ayrıştırılır.
- Kabinden sonrası siyah: Zincirde o kabinin çıkışı ölmüş demektir; seri bağlantı kesilmiştir.
- Görüntü kayıyor / titriyor: Tazeleme veya senkronizasyon ayarı, ya da uzun kablo mesafesi. CAT6 için 100 metre sınırı aşılmamalı, aşılıyorsa fiber dönüştürücü kullanılmalı.
- Renkler soluk: Gamma ve parlaklık kalibrasyonu bozulmuş olabilir; kalibrasyon dosyası yeniden yüklenir.
Sık sorulanlar
Prosesör olmadan LED ekran çalışır mı?
Küçük ekranlarda gönderici kart tek başına yeterli olabilir. Ancak farklı kaynak arasında geçiş, ölçekleme veya çoklu pencere gerekiyorsa video prosesör zorunludur.
Prosesörü sonradan yükseltebilir miyim?
Evet, prosesör ekrandan bağımsız bir cihazdır. Ekran büyütüldüğünde çoğu zaman sadece prosesör ve gönderici kart yenilenir.
Ekran ölçünüz ve kaynak sayınızla birlikte uygun prosesör konfigürasyonu için bize yazın. İlgili sayfalar: LED modül ve yedek parça, iç mekan LED ekran.
