LED Ekran Modülü Bileşenleri: Çip, Lamba, Sürücü Entegre, Güç ve Kontrol Rehberi

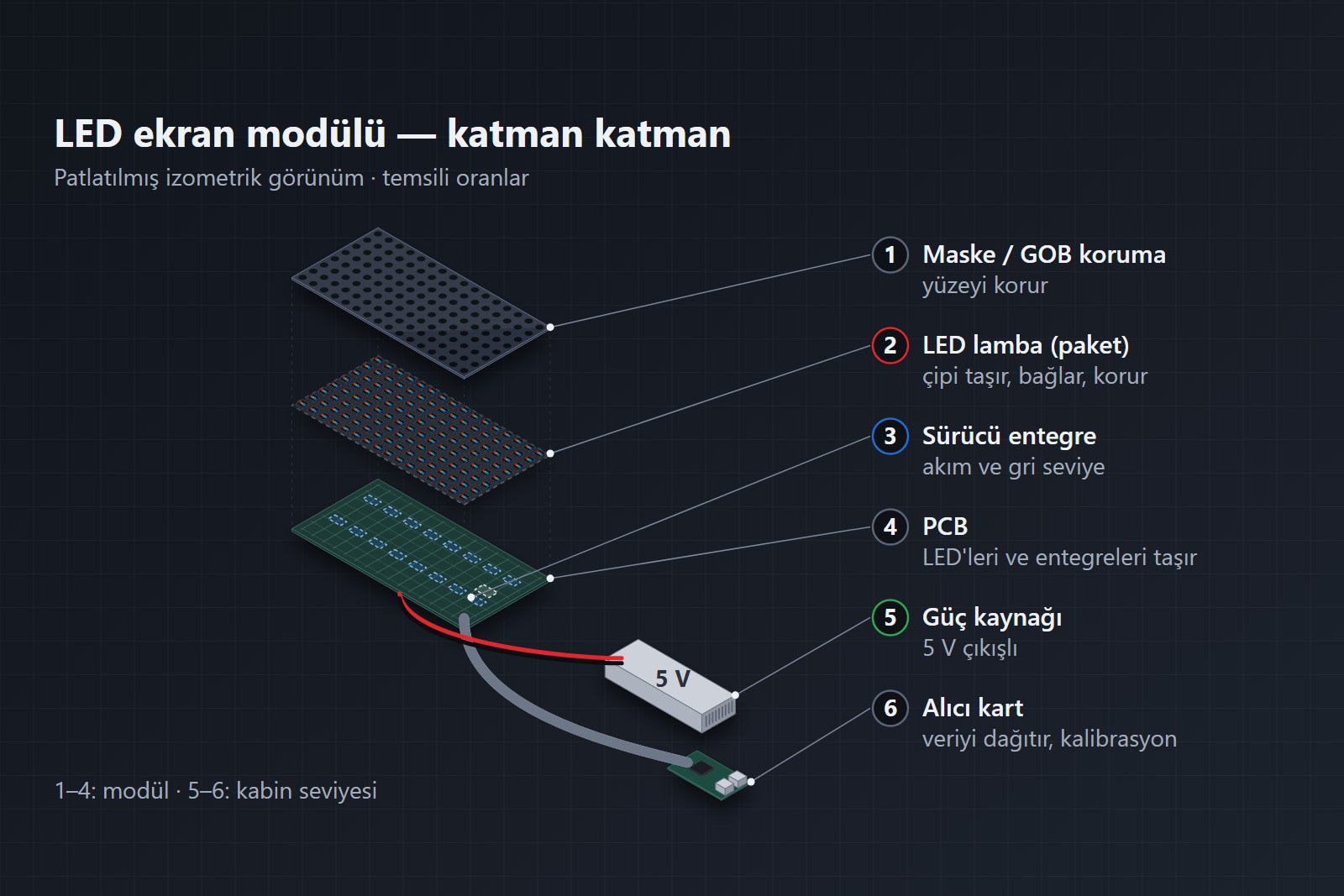

Kısa cevap: Bir LED ekran modülü katman katman şu parçalardan oluşur: ışığı üreten LED çipi, çipi taşıyan LED lamba (paket), akımı ve gri seviyeyi yöneten sütun sürücü entegresi, satırları sırayla açan satır tarama devresi, hepsini taşıyan PCB ve yüzeyi koruyan maske ve GOB/COB katmanı. Kabin seviyesinde bunlara güç kaynağı ile kontrol sistemi (gönderici ve alıcı kart) eklenir. Teklif karşılaştırırken lamba markası çoğu zaman öne çıkarılır; oysa görüntü kalitesini ölçülebilir biçimde belirleyen parametreler genellikle başka katmanlardadır: sürücü sınıfı, binning, paket koruması ve güç kaynağı.
Bu rehber her katmanı kısaca anlatıyor ve ayrıntılı sayfalara bağlanıyor. Marka adları bilgilendirme amacıyla, piyasada yaygın üreticiler olarak geçer; bileşen tercihi projeye göre değişir.
1. LED çipi
Çip, ışığı üreten yarı iletken parçadır. Kırmızı çip sıcaklığa daha duyarlıdır: ams OSRAM'ın bir RGB LED'de (MULTILED LRTB GVSG, 20 mA) yaptığı ölçümde sıcaklık arttıkça kırmızı (InGaAlP) LED'in ışık şiddeti belirgin biçimde düştü; mavi ve yeşil InGaN LED'lerde düşüş daha azdı. Üç rengin dalga boyu da sıcaklıkla kayar (ams OSRAM AN117 uygulama notu).
Kaliteye etkisi: Sıcakta kırmızının solması ve beyaz dengesinin kayması çipin doğasından gelir; soğutma ve sıcaklık kompanzasyonu bu yüzden önemlidir. Kalibrasyon her diyodu en zayıf diyoda göre ayarladığı için kötü binning parlaklık kaybı ve lekeli görüntü olarak geri döner (NanoLumens, üretici blogu).
Ayrıntı: LED çipi nedir? Üreticiler, binning ve sıcaklık etkisi
2. LED lamba (paket)
Paket, çipi taşıyan, bağlayan ve koruyan gövdedir. TrendForce 2018'de video wall paket kapasitesini artıran firmalar olarak Nationstar, Dongshan Precision ve Kinglight'ı saymıştı (TrendForce).
Kaliteye etkisi: Sahadaki arızaların bir kısmı çipten değil paketten doğar. Gümüş kaplı leadframe'lerde kükürt gümüşü korozyona uğratır; sonuç renk değişimi, tel ayrılması, ışık kaybı ve arızadır, önlemi anti-sülfür pakettir (DigiKey Forum). Tel bağlantılar titreşim, termal döngü ve nemle bozulabilir (Unilumin, üretici kaynağı).
Ayrıntı: LED lamba markaları karşılaştırması · Nationstar lamba · Kinglight lamba
3. Paket ve koruma türleri: SMD, IMD, COB, GOB
Bu terimler sık karıştırılır. SMD ve IMD (4'ü 1 arada) paket tipleridir (invidis). COB modül seviyesinde bir paketlemedir; paketlenmemiş çipler doğrudan PCB'ye monte edilir (Ledman). GOB ise SMD modülün yüzeyine şeffaf yapıştırıcı dökülerek yapılan bir koruma prosesidir (Luxwave). Mini/Micro LED bir proses değil, çip boyutunu tanımlar (invidis).
Kaliteye etkisi: GOB ve COB'da tek piksel sahada onarılamaz, modül değiştirilir. COB'da renk tutarlılığı için yedek modülün aynı üretim partisinden olması gerekir (Ledman; Dynamo LED).
Ayrıntı: SMD, IMD, COB ve GOB farkı
4. Sürücü entegre (sütun sürücü)
Sürücü entegre, her LED'e giden akımı ve parlaklık kademesini yönetir. Genel sürücü (ör. MBI5124) shift register, latch ve sabit akım çıkışından oluşur; datasheet'inde PWM ya da SRAM yoktur (MBI5124 datasheet). S-PWM sürücü (ör. MBI5153) kare verisini kendi SRAM'inde tutar; ghost giderme ve açık LED tespiti gibi işlevler sunar (MBI5153 datasheet).
Kaliteye etkisi: Kamerada çizgisiz görüntü, koyu tonlarda yumuşak geçiş ve hayalet görüntü bu katmanda belirlenir.
Ayrıntı: LED sürücü entegre: genel sürücü ile S-PWM farkı · Kaç Hz gerektiği için: Yenileme hızı, PWM ve gri seviye rehberi
5. Satır tarama ve ortak katot
Klasik satır tarama devresi 74HC138 kod çözücü ve 4953 çift P-MOSFET'ten oluşur (CN201773564U). Ortak anotta kırmızı, yeşil ve mavi tek bir ortak gerilimle beslenir; kırmızının ileri gerilimi yaklaşık 1 V daha düşük olduğu için aradaki fark ısıya dönüşür. Ortak katotta renkler ayrı gerilimlerle beslenir.
Kaliteye etkisi: Bir sürücü üreticisinin aynı özellikteki modülle yaptığı testte güç 31,45 W'tan 22,09 W'a düştü, LED yüzey sıcaklığı 12,4 °C azaldı (Chipone, LEDinside). Bu testte güç yaklaşık %30 düştü; gerçek tasarruf modüle ve kullanım koşuluna bağlıdır.
Ayrıntı: Ortak katot LED ekran
6. PCB
PCB, LED'leri ve entegreleri taşıyan devre kartıdır. Ucuz Tg130 malzeme kabarma ve eğilmeye yatkındır; Tg150/170 önerilir (Sohu). Sürücü seçimi PCB katman sayısını da etkileyebilir: Chipone'a göre ICND2200 sürücüsü P0.75–P0.95 modüllerde 8 yerine 6 katmanlı PCB ile çalışmaya imkân veriyor (LEDinside).
7. Güç kaynağı
LED ekranlarda standart tip 5 V çıkışlı 200 W (40 A) ve 300 W (60 A) kaynaklardır. Teknik föylerde verim, aktif PFC olup olmadığı, dalgalanma ve giriş gerilimi aralığı modelden modele belirgin biçimde değişir; örneğin bir modelde aktif PFC varken başka bir modelde güç faktörü yalnız ≥0,5'tir (Jameco; Luxwave).
Ayrıntı: LED ekran adaptörü (güç kaynağı) seçimi ve hesabı
8. Kontrol sistemi
Gönderici kart video kaynağını dönüştürür; her kabindeki alıcı kart veriyi modüllere dağıtır ve piksel bazında kalibrasyonu uygular (Nationwide Video). Senkron sistem canlı kaynağa bağlı çalışır; asenkron sistem içeriği kendi üzerinde tutar (Dynamo LED).
Ayrıntı: LED ekran kontrol sistemleri · LED ekran yazılımları
Teklifte bileşen açısından sorulacaklar
Genel satın alma rehberi için: LED ekran alırken nelere dikkat edilmeli? Bileşen tarafında şu bilgileri isteyin:
- LED lamba markası, paket tipi ve anti-sülfür olup olmadığı
- Sürücü entegre modeli ve sınıfı (genel / S-PWM)
- Tarama oranı ve hangi ayarda ölçülmüş yenileme hızı
- Gri seviye bit derinliği
- Ortak anot mu, ortak katot mu
- Koruma: SMD, GOB veya COB
- COB/GOB ise yedek modülün aynı üretim partisinden verilip verilmeyeceği
- Güç kaynağının modeli, verimi ve aktif PFC olup olmadığı
- Alıcı kart modeli ve kabin başına kart sayısı
- PCB malzemesi (Tg değeri)
Sık sorulan sorular
LED ekran kalitesini en çok hangi bileşen belirler?
Tek bir bileşen değil. Kaynaklar kaliteyi daha çok ölçülebilir parametrelere bağlıyor: sürücü sınıfı, binning, anti-sülfür paket, ortak katot sürüş ve PFC'li güç kaynağı. Lamba markası bunlardan yalnız biridir.
GOB veya COB ekranda tek piksel değiştirilebilir mi?
Hayır. Sahada modül değiştirilir. COB'da renk uyumu için yedek modülün aynı üretim partisinden olması gerekir.
Ortak katot ne kadar enerji tasarrufu sağlar?
Tek bir oran verilemez. Bir sürücü üreticisinin (Chipone) aynı özellikteki modülle yaptığı testte güç 31,45 W'tan 22,09 W'a, yani yaklaşık %30 düştü; gerçek değer modüle ve koşula bağlıdır.
