SMD, IMD, COB ve GOB Farkı: LED Ekran Paket ve Koruma Türleri
Bu yazı LED Ekran Modülü Bileşenleri rehberinin parçasıdır.

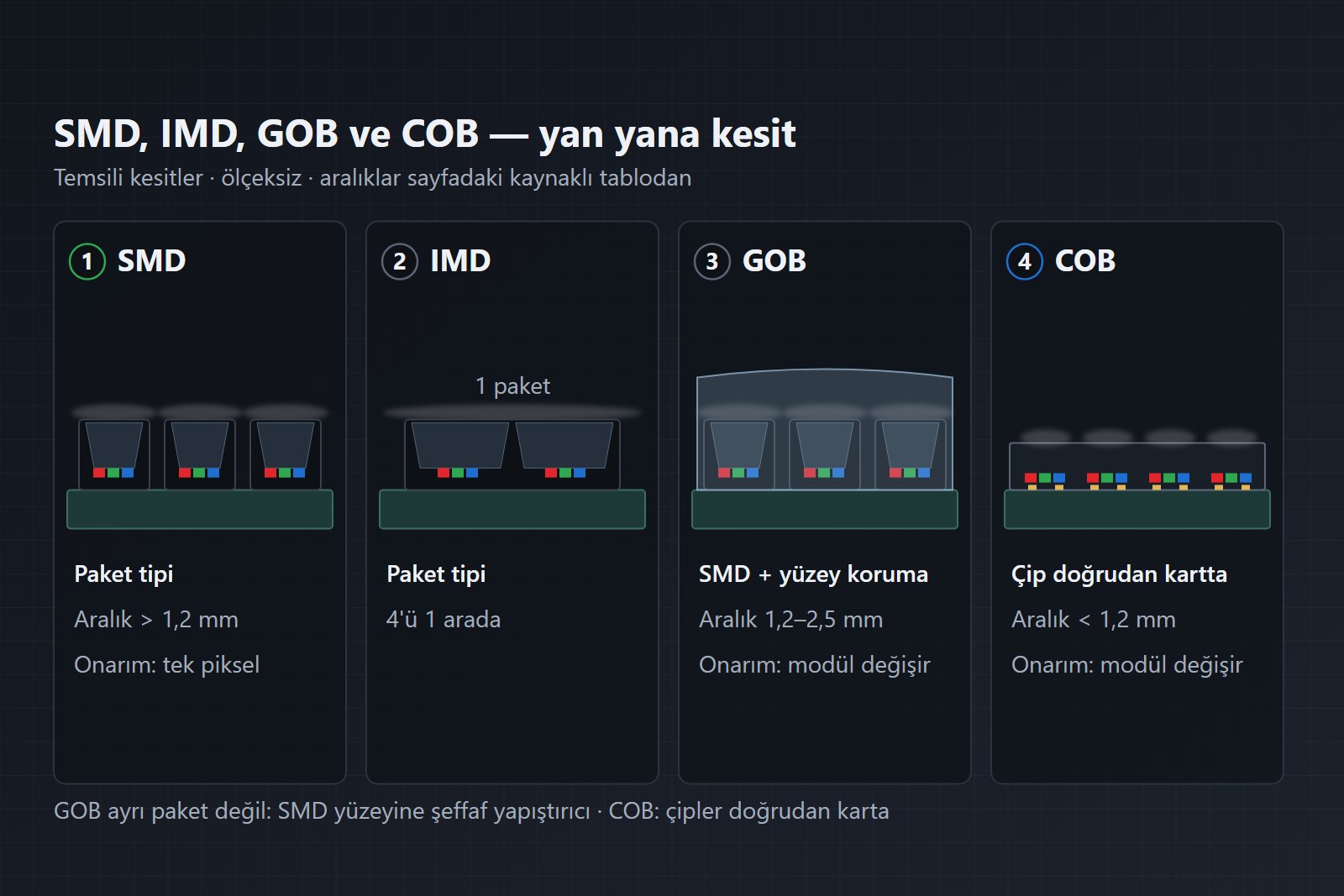

Kısa cevap: Bu dört terim aynı düzeyde değildir. SMD ve IMD (4'ü 1 arada) paket tipleridir (invidis). COB modül seviyesinde bir paketlemedir: paketlenmemiş çipler doğrudan PCB'ye monte edilir (Ledman). GOB ayrı bir paket türü değil, SMD modülün yüzeyine şeffaf yapıştırıcı dökülerek yapılan bir koruma prosesidir (Luxwave). Mini/Micro LED ise bir proses değil, çip boyutunu tanımlar (invidis).
SMD
Her piksel ayrı bir küçük paket içindedir. Avantajı, sahada pikselin tek tek değiştirilebilmesidir. Sınırı paket gövdesinin boyutudur: gövde, ulaşılabilecek en küçük piksel aralığını sınırlar (invidis).
IMD (4'ü 1 arada)
Birden fazla RGB pikselin tek pakette toplandığı paket tipidir (invidis). Bu yapının bir örneğini Nationstar 2018'de tanıttı: dört RGB pikseli tek pakette birleştiren bir Mini LED paketi. Firmaya göre bu yapı pin ve lehim noktası sayısını azaltarak güvenilirliği artırıyor (LEDinside).
GOB
GOB'da SMD modülün yüzeyine şeffaf yapıştırıcı dökülür (Luxwave). Amaç lambaların üstünü kaplayarak yüzeyi korumaktır. Bedeli servis kolaylığıdır: tek piksel sahada onarılamaz, modül değiştirilir.
COB
COB'da çipler paketlenmeden doğrudan devre kartına monte edilir. Üst segment COB'da flip-chip kullanıldığı için tel bağlantı yoktur (Ledman); tel bağlantı ise titreşim, termal döngü ve nemle bozulabilen bir noktadır (Unilumin, üretici kaynağı). COB'da da tek piksel sahada onarılamaz. Renk tutarlılığı için yedek modüllerin aynı üretim partisinden alınması gerekir (Ledman; Dynamo LED).
Karşılaştırma
| Özellik | SMD | GOB | COB |
|---|---|---|---|
| Ne? | Paket tipi | SMD + yüzey koruma prosesi | Modül seviyesinde paketleme |
| Tipik piksel aralığı (Ledman tablosu) | 1,2 mm üstü | 1,2–2,5 mm | 1,2 mm altı |
| Göreli maliyet (satıcı genellemesi) | En düşük | SMD'nin ~%15–25 üzerinde | GOB'un ~%50–100 üzerinde |
| Sahada tek piksel onarımı | Mümkün | Modül değişir | Modül değişir |
Piksel aralığı satırı Ledman'ın tablosundan (Ledman), maliyet satırı bir satıcının genellemesinden (Dynamo LED) alındı; maliyet projeye göre değişir.
Hangisini seçmeli?
- Yakın izleme, ince piksel (1,2 mm altı): COB öne çıkar; yedek modül planını teklif aşamasında konuşun.
- Yüzeyin korunması istenen 1,2–2,5 mm projeler: GOB değerlendirilebilir; onarımın modül değişimiyle yapılacağını bilerek seçin.
- Sahada piksel onarımı istenen, maliyet duyarlı projeler: SMD.
Hangi tür seçilirse seçilsin, satış sonrası için yedek modül stoku ve parti eşleşmesi gerçek bir hizmet farkıdır. Mobiled ürünlerinde 3 yıl ürün ve 10 yıl yedek parça garantisi verir (Garanti ve yedek parça politikası).
Sık sorulan sorular
GOB ayrı bir LED türü mü?
Hayır. GOB, SMD modülün yüzeyine şeffaf yapıştırıcı dökülerek yapılan bir koruma prosesidir.
COB ekranda bir piksel bozulursa ne olur?
Tek piksel sahada onarılamaz, modül değiştirilir. Renk uyumu için yedek modülün aynı üretim partisinden olması gerekir.
Mini LED bir paketleme yöntemi mi?
Hayır. Mini ve Micro LED çip boyutunu tanımlar; aynı boyuttaki çipler farklı yöntemlerle paketlenebilir.
