Ortak Katot LED Ekran: Nasıl Çalışır, Ne Kadar Enerji Tasarrufu Sağlar?
Bu yazı LED Ekran Modülü Bileşenleri rehberinin parçasıdır.
Kısa cevap: Ortak anot ve ortak katot, modüldeki RGB LED'lerin nasıl beslendiğini anlatır. Ortak anotta kırmızı, yeşil ve mavi LED'lerin hepsi tek bir ortak gerilimle beslenir; kırmızı LED'in ileri gerilimi yaklaşık 1 V daha düşük olduğu için aradaki fark ısıya dönüşür. Ortak katotta renkler ayrı gerilimlerle beslenir. Bir sürücü üreticisinin aynı özellikteki modülle yaptığı testte güç 31,45 W'tan 22,09 W'a düştü, LED yüzey sıcaklığı 12,4 °C azaldı (Chipone, LEDinside). Bu testte güç yaklaşık %30 düştü; gerçek tasarruf modüle ve kullanım koşuluna bağlıdır.

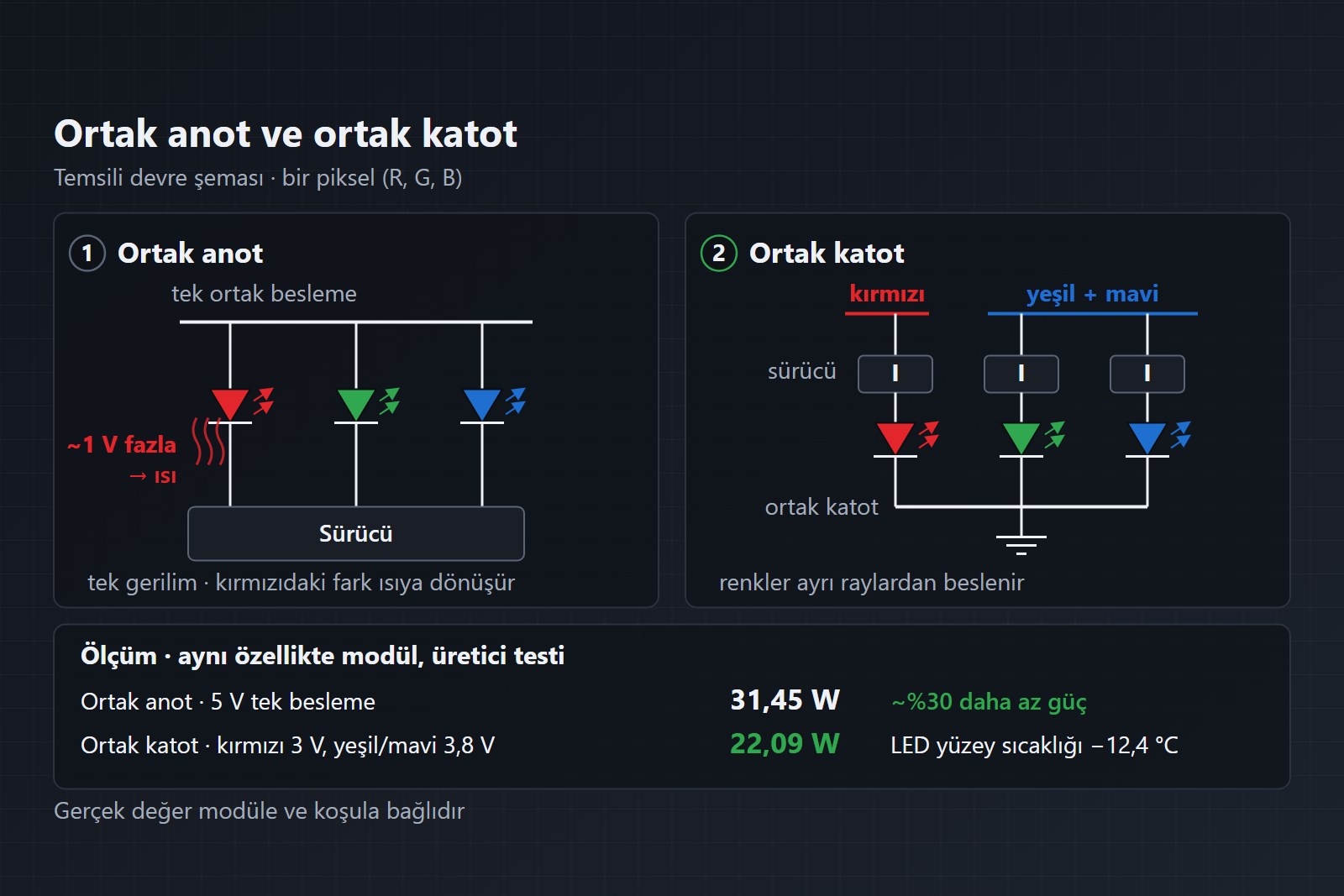

Ortak anot nasıl çalışır?
Klasik modüllerde üç renk tek bir ortak gerilimle beslenir. Kırmızı LED'in ileri gerilimi yeşil ve maviden yaklaşık 1 V düşüktür; kırmızı kanalda bu fazla gerilim ısıya dönüşür (Chipone, LEDinside).
Ortak katot nasıl çalışır?
Ortak katotta renkler ayrı raylardan beslenir: biri kırmızı, diğeri yeşil ve mavi için (Texas Instruments SLVAFM7). Chipone'un makalesindeki genel örnekte tek ortak besleme yerine 2,8 V ve 3,8 V'luk ayrı beslemeler anılıyor; aşağıdaki ölçüm tablosunda ise ortak katot modül kırmızı için 3 V, yeşil ve mavi için 3,8 V ile, ortak anot modül 5 V ile beslenmiş (Chipone, LEDinside). Boşa harcanan gerilim azaldığı için hem tüketim hem modül sıcaklığı düşer.
Ölçülen etki
| Özellik | Ortak anot | Ortak katot | Fark |
|---|---|---|---|
| Besleme gerilimi (ölçüm koşulu) | 5 V (tek besleme) | Kırmızı 3 V; yeşil ve mavi 3,8 V | — |
| Güç (aynı özellikte modül, Chipone testi) | 31,45 W | 22,09 W | ~%30 düşüş |
| LED yüzey sıcaklığı (yaşlandırma sonrası) | 55,9 °C | 43,5 °C | 12,4 °C daha düşük |
Kaynak: Chipone, LEDinside. Değerler üretici testidir; gerçek tasarruf modüle, parlaklık ayarına ve içeriğe göre değişir. Sıcaklığın düşmesi özellikle kırmızı için önemlidir: ams OSRAM'ın bir RGB LED ölçümünde (LRTB GVSG, 20 mA) sıcaklık arttıkça kırmızının ışık şiddeti belirgin biçimde düştü, mavi ve yeşilde düşüş daha az oldu (ams OSRAM AN117 uygulama notu).
Güç kaynağı ve elektrik hesabına etkisi
Tüketim düştüğü için toplam güç ihtiyacı azalır. Ancak ortak katotlu modüller farklı gerilimlerle beslendiğinden güç kaynağı modüle uygun seçilmelidir (LED ekran adaptörü seçimi). Ekranınızın yaklaşık güç ve elektrik ihtiyacını LED ekran hesaplama aracıyla görebilirsiniz.
Teklifte sorulacaklar
- Modül ortak anot mu, ortak katot mu?
- Sürücü entegre modeli
- Güç kaynağı gerilimleri ve modeli
- Tüketim değerinin hangi parlaklıkta verildiği (en yüksek / ortalama)
Sık sorulan sorular
Ortak katot LED ekran ne kadar enerji tasarrufu sağlar?
Tek bir oran verilemez. Bir sürücü üreticisinin (Chipone) aynı özellikteki modülle yaptığı testte güç 31,45 W'tan 22,09 W'a, yani yaklaşık %30 düştü ve LED yüzey sıcaklığı 12,4 °C azaldı; gerçek değer modüle ve koşula bağlıdır.
Ortak katot ekran için farklı adaptör gerekir mi?
Modüle uygun güç kaynağı seçilmelidir; çünkü renkler farklı gerilimlerle beslenir.
