LED Sürücü Entegre: Genel Sürücü ile S-PWM (SRAM'li) Sürücü Farkı

Bu yazı LED Ekran Modülü Bileşenleri rehberinin parçasıdır.

Kısa cevap: Sürücü entegre (sütun sürücü), her LED'e giden akımı ve parlaklık kademesini yöneten çiptir. İki sınıfa ayrılır: genel sürücü yalnız sabit akım çıkışı verir, çipin içinde PWM ya da bellek yoktur; S-PWM sürücü kare verisini kendi belleğinde (SRAM) tutar ve 3.840 Hz tazeleme, 14–16 bit gri seviye, hayalet görüntü giderme gibi değerler bu sınıftaki modellerin datasheet'lerinde görülür. Teklifte sürücü modelini sormak, "kaç Hz?" sorusundan daha çok şey anlatır. Kaç Hz gerektiği için yenileme hızı rehberine bakın.

Genel sürücü: örnek MBI5124

Genel bir sürücü yalnızca shift register, latch ve sabit akım çıkışından oluşur. MBI5124'ün datasheet'inde PWM ya da SRAM yoktur; kanaldan kanala akım sapması tipik ±%1,5'tir (MBI5124 datasheet).

S-PWM sürücü: örnekler MBI5153, MBI5353, MBI5359

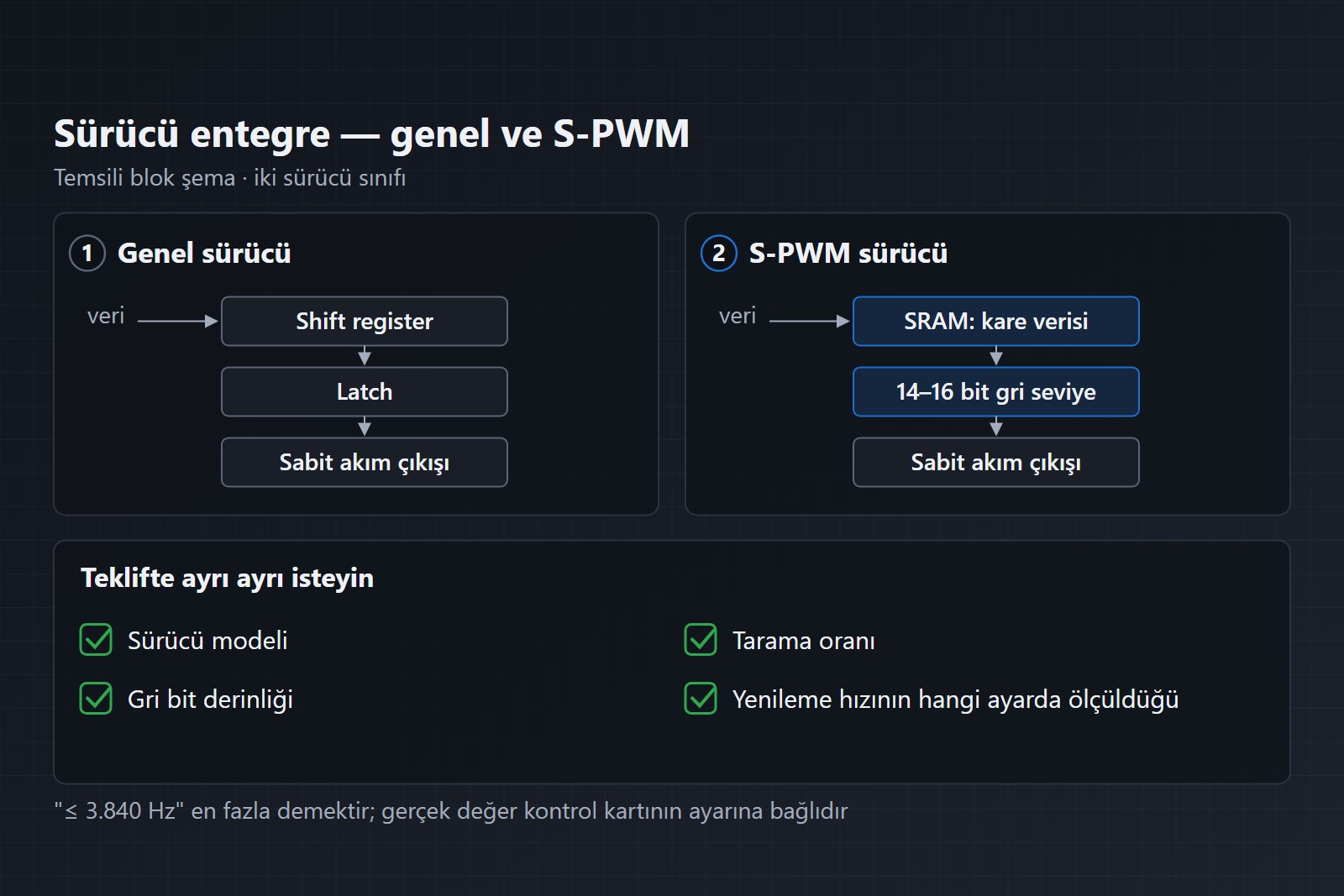

• MBI5153: Kare verisini kendi 16 Kbit SRAM'inde tutar; veri her satır değişiminde değil, bir kez gönderilir. 14-bit gri seviye, 1/32'ye kadar tarama, entegre ghost (hayalet görüntü) giderme, karanlık satır kompanzasyonu ve açık LED tespiti sunar (MBI5153 datasheet).
• MBI5353: 48 kanallıdır; 16-bit'e kadar gri seviye ile hem açık hem kısa devre LED tespiti sağlar (MBI5353 datasheet).
• MBI5359: 3.840 Hz tazeleme ve gerçek 16-bit gri ile tanıtıldı (LEDinside).

Ürün föyünde sürücü bilgisi nasıl okunur?

Piyasadaki ürün föylerinde sürücü bilgisi çoğu zaman tek satırla verilir, örneğin: "P2.5, IC MBI5153, 1/32 tarama, ≤3.840 Hz, SMD2121". Gri bit derinliği ise çoğu zaman hiç yazılmaz (örnek ürün föyü). Buradaki "≤" işareti "en fazla" demektir; gerçek değer kontrol kartının ayarına bağlıdır. Bu yüzden teklifte sürücü modelini, tarama oranını, gri bit derinliğini ve yenileme hızının hangi ayarda ölçüldüğünü ayrı ayrı isteyin.

Satır tarama devresi ve MOSFET

Sütun sürücü bir satırdaki LED'lerin akımını belirler; satırlar ise tarama devresiyle sırayla açılır. Klasik satır devresi 74HC138 kod çözücü ile 4953 çift P-MOSFET'ten oluşur. Bir Çin patenti, kontrol sinyali kararsızken 4953'ün yandığını ve bunun sık bir arıza kaynağı olduğunu belirtir (CN201773564U). Satır sürüşünde enerji tüketimini en çok etkileyen tercih ortak anot / ortak katot seçimidir: Ortak katot LED ekran.

Sürücü seçimi PCB'yi de etkiler

Chipone'a göre ICND2200 sürücüsü P0.75–P0.95 modüllerde 8 yerine 6 katmanlı PCB ile çalışmaya imkân veriyor (LEDinside). Yani sürücü seçimi yalnız görüntüyü değil, modülün PCB maliyetini de etkileyebilir.

Piyasadaki yaygın sürücü üreticileri

İsimli ve yüzdeli en güncel açık pazar payı verisi TrendForce'un 2020 rakamlarıdır: Chipone %36, Macroblock %20 (üst segment), Sunmoon %13; ilk beş üretici pazarın %90'ından fazlasını tutuyor (LEDinside/TrendForce). Macroblock 2019'da fine-pitch sürücülerde yaklaşık %60 payla birinci olarak raporlandı (LEDinside). Chipone'un yurtdışı müşterileri arasında Barco, Samsung ve Daktronics var (LEDinside). Daha yeni yıllara ait paylar ücretli raporlarda yer aldığı için bu yazıda verilmedi.

Açık/kısa devre tespiti ve uzaktan teşhis

MBI5153 açık LED, MBI5353 hem açık hem kısa devre LED tespiti sunar. Bu tür sürücülerde arızalı LED'in yerinin kontrol yazılımından görülebilmesi uzaktan teşhisi kolaylaştırabilir; bu bir çıkarımdır ve ekrandaki sürücü ile kontrol sisteminin bu özelliği desteklemesine bağlıdır. Mobiled, marka ve satıcı fark etmeksizin ücretsiz uzaktan arıza tespiti yapar.

Sık sorulan sorular

Genel sürücü ile S-PWM sürücü arasındaki fark nedir?

Genel sürücü yalnız sabit akım çıkışı verir; datasheet'inde PWM ve SRAM bulunmaz. S-PWM sürücü kare verisini kendi SRAM'inde tutar; örnek modellerde 14–16 bit gri seviye, ghost giderme ve açık LED tespiti gibi işlevler bulunur.

Teklifte "≤3.840 Hz" yazıyorsa ne anlamalıyım?

"En fazla 3.840 Hz" demektir. Gerçek değer kontrol kartı ayarına bağlıdır; hangi gri seviyede ve parlaklıkta ölçüldüğünü sorun.

4953 MOSFET nedir?

Klasik satır tarama devresinde kullanılan çift P-MOSFET'tir. Kontrol sinyali kararsızken yanabildiği ve bunun sık bir arıza kaynağı olduğu bir patentte belirtilmiştir.
